焊接知識(shí)課堂：焊縫背面總焊不透？學(xué)會(huì)這幾招，單面焊接雙面成型一次過關(guān)！
作者：小編 時(shí)間：2025/5/5 9:51:01

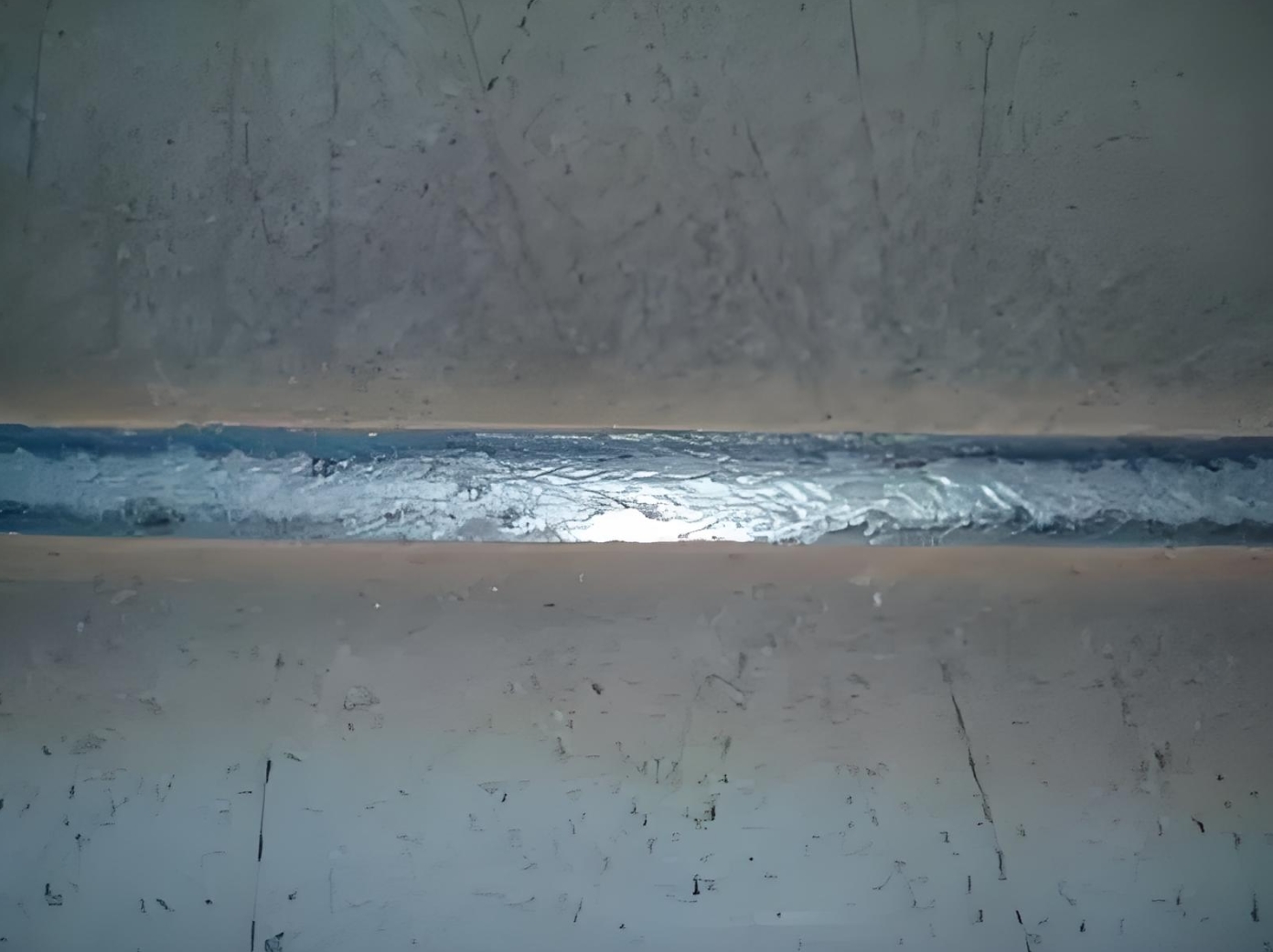

根據(jù)勞動(dòng)人事部頒發(fā)的《鍋爐壓力容器焊工考試規(guī)則》、《蒸汽鍋爐安全監(jiān)察規(guī)程》及《壓力美容器安全監(jiān)察規(guī)程》的規(guī)定，對(duì)焊工考試和受技術(shù)監(jiān)督的焊接產(chǎn)品，不論采用哪種焊接方法，都要求焊縫達(dá)到射線探傷二級(jí)或三級(jí)的技術(shù)條件。對(duì)于只能從單面焊接的壓力管道、壓力容器封頭及有關(guān)類似的焊接產(chǎn)品，只有達(dá)到在一側(cè)焊接根部焊透成形的焊縫(不加墊板或墊圈)才能滿足這一技術(shù)要求，必須掌握“單面焊雙面成形”的焊接工藝方法。
對(duì)于手工電弧焊“單面焊雙面成形”工藝按照操作方法，可分為連續(xù)焊法和間斷滅弧焊法兩種。
在低碳鋼和低合金鋼焊接第一層時(shí)幾乎都采用間斷滅弧焊。這種焊法能使用較大電流，具有較大的穿透力，并能控制熔池溫度和開關(guān)，能夠做到根部焊透，而連續(xù)焊法即不間斷電弧的連續(xù)焊接則必須使用較小的焊接電流，在起焊時(shí)溫度低，可是焊接一段焊件后工件溫度升高了，就不容易控制熔池溫度和熔池大小，因此很難保證根部焊透和不出現(xiàn)焊瘤，所以，第一層很少采用，而用于第二層以后的焊接。
間斷滅弧法主要是通過控制燃弧和熄弧的時(shí)間，利用合理的運(yùn)條動(dòng)作來控制熔池溫度、熔池存在的時(shí)間，熔池開關(guān)及液態(tài)金屬層的厚度等，以獲得良好的反面成形和內(nèi)部質(zhì)量，但不論哪種焊法，就電弧對(duì)坡口熔化程度，又分為滲透填滿對(duì)口間隙。從表面上看，是根部成形但實(shí)質(zhì)上坡口根部并沒有真正熔透，不能通過反面彎曲試驗(yàn)，所以已不采用。一般都采用擊穿根部的焊法來實(shí)現(xiàn)單面焊雙面成形。
單面焊雙面成形的操作方法，不論對(duì)碳素鋼、低合金鋼或不銹鋼的焊接，以及采用直流電源或交流電源，盡管焊接性能有很大差別，但其操作要領(lǐng)是一致的，主要要控制以下3個(gè)方面。
1、根部間隙裝配間隙要適當(dāng)
在坡口角度合理的情況下，必須要有適當(dāng)根部間隙，才能保證焊條送到根部，確保電弧透過背部一部分，熔透根部。為了易于做到透度均勻，一般根部間隙尺寸偏差應(yīng)在1毫米左右。
根部間隙尺寸應(yīng)相當(dāng)于所用焊條直徑或大于直徑0.5~1.0毫米左右為宜。
根部間隙的大小和許多因素有關(guān)，應(yīng)綜合考慮選擇。
①工件厚度，如焊件較薄、散熱較慢、焊件熱量不易散失，根部間隙就可以小些，較厚的焊件應(yīng)適當(dāng)大些，以利于根部熔透。
②工藝參數(shù)，焊接電流較小時(shí)，根部間隙應(yīng)稍大，當(dāng)焊工習(xí)慣使用較大電流操作時(shí)，根部間隙就應(yīng)相應(yīng)減小。
③焊接位置，平縫和橫縫的根部間隙可以小些，而對(duì)仰縫和立縫又需稍大些。
④鈍邊尺寸: 鈍邊大，根部間隙也要大些。
⑤焊接順序，根部間隙小的應(yīng)先焊，根部間隙大的應(yīng)后焊，此外還要考慮受熱膨脹等因素。
2、坡口角度要適當(dāng)，并要有一定尺寸的鈍邊。
坡口角度必須按“規(guī)則”和有關(guān)設(shè)計(jì)的技術(shù)條件規(guī)定進(jìn)行坡口角度直接影響接頭質(zhì)量和焊縫尺寸，必須選擇合理的角度，一般為“v”字形坡口60°~70°。
鈍邊是沿焊件厚度方向未開坡口的端面部分。根據(jù)工件厚度一般留有0.5~2.0毫米尺寸的鈍邊。如壁厚3毫米時(shí)，鈍邊應(yīng)為0.5毫米，如壁厚在12毫米以上時(shí)，一般應(yīng)為1.5毫米，最大不超過2毫米為宜，鈍邊太厚容易出現(xiàn)根部未焊透。太薄易被擊穿，出現(xiàn)較大的熔孔。
有了鈍邊，引弧后用電弧預(yù)熱工件的時(shí)間可以長些，預(yù)熱的范圍就可以大些，從而改善了焊接工藝條件，增加液體金屬的流動(dòng)性，容易確保焊透。
有了鈍邊，可以承受較大的焊接電流，不會(huì)出現(xiàn)一引烯電弧就打穿根部的現(xiàn)象。有鈍邊容易控制熔池大小，有利于根部熔透。特別是仰焊位置，必須選用稍大電流才好操作，否則既無法成形也很難克服氣孔、夾渣等工藝缺陷。因此有一定尺寸的鈍邊是很必要的。
3、采用擊穿焊法。
擊穿焊法，就是在焊接過程中，領(lǐng)先電弧的穿透力，熔化擊穿根部，確保根部焊透成形的一種焊接方法。
具體操作方法是: 引弧后，拉長電弧進(jìn)行預(yù)熱(平焊預(yù)熱時(shí)間短，不十分明顯，對(duì)仰焊位置則是很明顯的)，當(dāng)達(dá)到半熔化狀態(tài)時(shí)(即在電焊護(hù)目鏡下看到被預(yù)熱的坡口邊出現(xiàn)“汗珠”時(shí)約3~4秒鐘)，壓低電弧，熔化擊穿鈍邊，使之出現(xiàn)一個(gè)比對(duì)口間隙稍大的“熔孔”，從而保證熔敷金屬一部分過渡到焊縫根部及背面并與熔化的母材共同組成熔池。
隨焊條繼續(xù)熔化，擊穿的熔孔被焊上，此時(shí)采取適當(dāng)?shù)臏缁∈址ǎ怪鋮s形成焊縫。然后再擊穿、熔化鈍邊，再形成熔孔，再焊上以此往復(fù)達(dá)到背面焊縫成形。
熔孔形成即表示根部已焊透。熔孔尺寸的大小，即標(biāo)志背面焊縫的尺寸。一般控制熔孔直徑為對(duì)口間隙的1.1~1.5倍左右。具體尺寸要根據(jù)工件厚度、焊接位置、規(guī)范參數(shù)及根部間隙、鋼種等諸因素綜合調(diào)整。一般先進(jìn)行工藝試驗(yàn)，摸索出規(guī)律后，再進(jìn)行焊接，以保證焊接質(zhì)量。
第二層以后的焊接采用連續(xù)焊法，要注意減少工藝缺陷，焊接電流要適中，對(duì)于碳素鋼和低合金鋼焊件，焊后要控制緩慢冷卻，為獲得組織性能好的接頭和為氣體逸出創(chuàng)造條件，對(duì)于奧氏體不銹鋼焊件，則要求選擇較小的焊接工藝規(guī)范，焊后自然冷卻或使之快冷，防止因過熱產(chǎn)生晶間腐蝕的傾向。

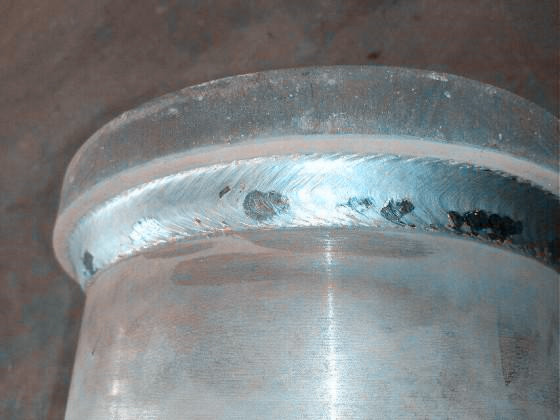

蓋面層(加強(qiáng)焊層)焊接時(shí)，應(yīng)先進(jìn)行“填平補(bǔ)齊”，使焊肉高低一致，并不超過坡口面，保留坡口輪廓，調(diào)整好焊接電流，一次蓋面，做到外型美觀。
浙公網(wǎng)安備 32050502001025號(hào)
