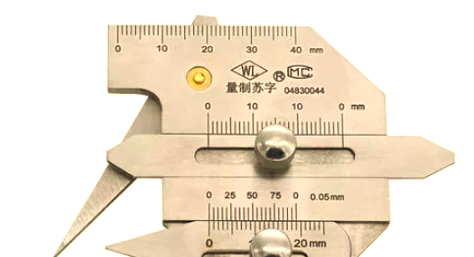

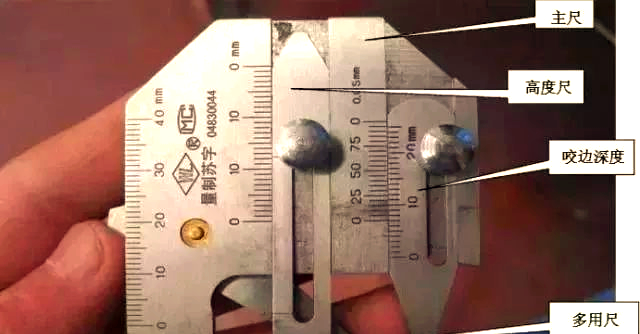

焊接檢驗尺由主尺、高度尺、咬邊深度尺以及多用尺四個精密部件精心組合而成，

旨在精確測量焊件的各種關鍵尺寸，如坡口角度、高度、寬度、間隙以及咬邊深度。

焊接檢驗尺，這一專為焊接檢驗而設計的工具，巧妙地融合了線紋和游標測量原理，成為檢驗焊接件各項尺寸的得力助手。

它能夠精準地測量焊縫的寬度、高度、間隙，同時還能測量坡口的角度以及咬邊的深度，為焊接質量的把控提供了有力的技術支持。

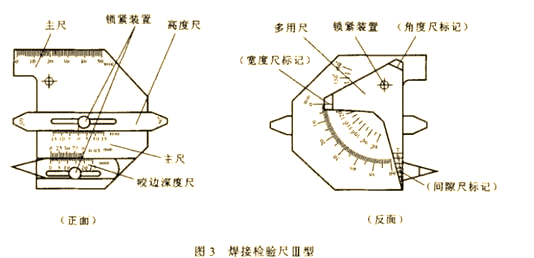

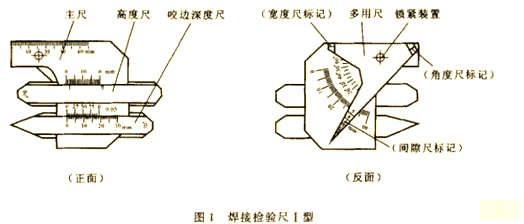

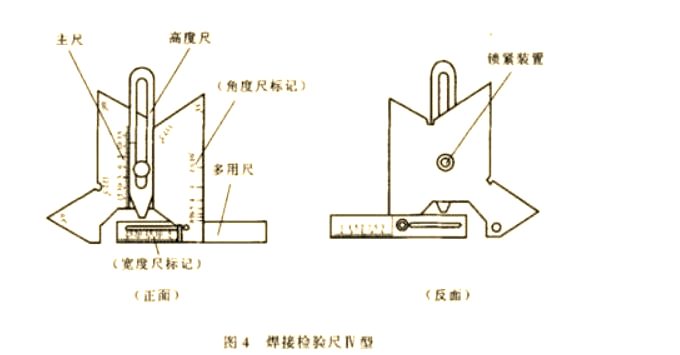

焊接檢驗尺的主要結構形式包括Ⅰ型（圖1）、Ⅱ型（圖2）、Ⅲ型（圖3）和Ⅳ型（圖4）。

2、測量角焊高度

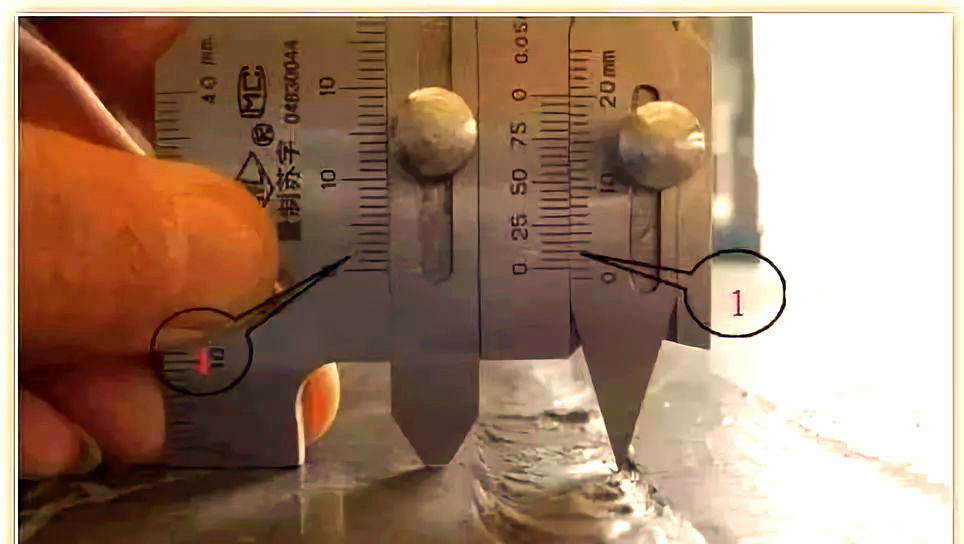

將高度尺的一側緊貼焊件，另一側則與焊縫邊緣接觸，滑動高度尺以使其與焊件的另一側相接觸，此時高度尺上的指示線所指示的數值即為角焊的高度。

3、角焊縫的測量

在45°角位置找到焊點，這就是我們要測量的角焊縫厚度。將高度尺的主體工作面緊貼焊件，并確保高度尺與焊點滑動接觸，此時高度尺上的讀數即為焊縫的高度。

4、測量焊縫咬邊深度

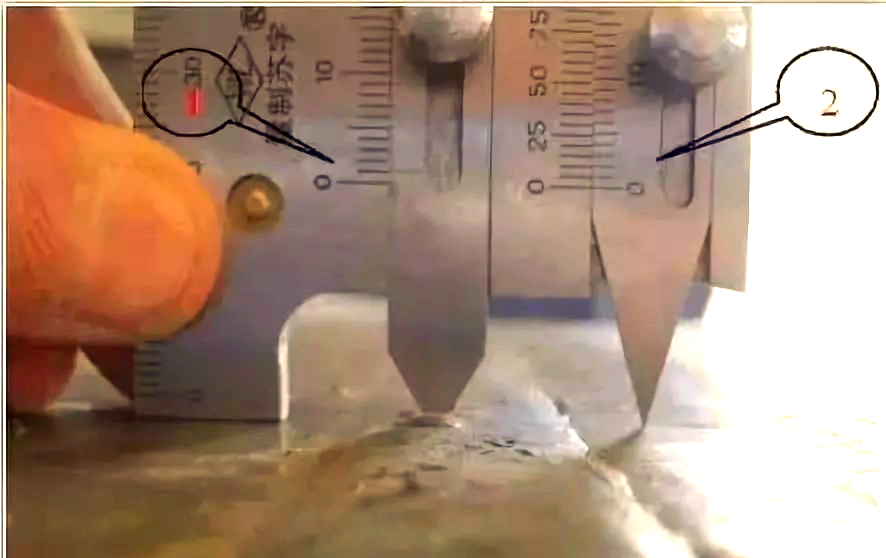

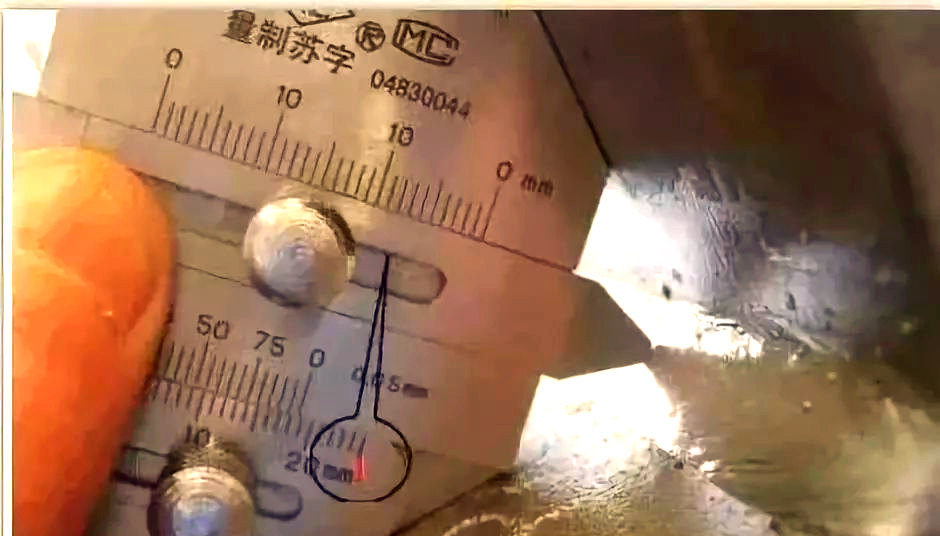

首先，將高度尺調零并擰緊螺絲，以確保測量的準確性。接著，利用咬邊尺來測量焊縫的咬邊深度，并讀取咬邊尺上的指示值，該值即為咬邊的深度。

5、測量焊縫寬度

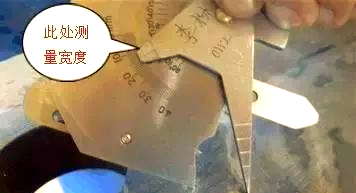

將主體測量角緊貼焊縫一側，隨后旋轉多用尺的測量角使其緊貼焊縫另一側，此時，多用尺上的指示值即為焊縫的寬度。

6、測量焊件坡口角度

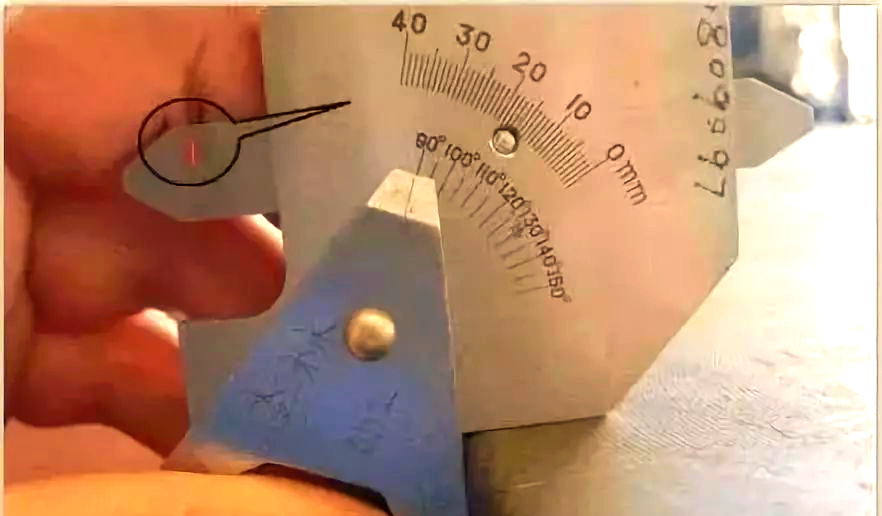

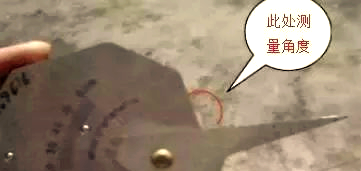

根據所需坡口角度，結合主尺與多用尺進行測量。觀察主尺工作面與多用尺工作面所夾角度，同時參考多用尺上的指示線，即可得出坡口角度的數值。

7、測量焊縫寬度

將主體測量角緊貼焊縫的一側，隨后旋轉多用尺的測量角使其緊貼焊縫的另一側，此時，觀察多用尺上的指示值，即可獲得焊縫的寬度。

8、測量裝配間隙

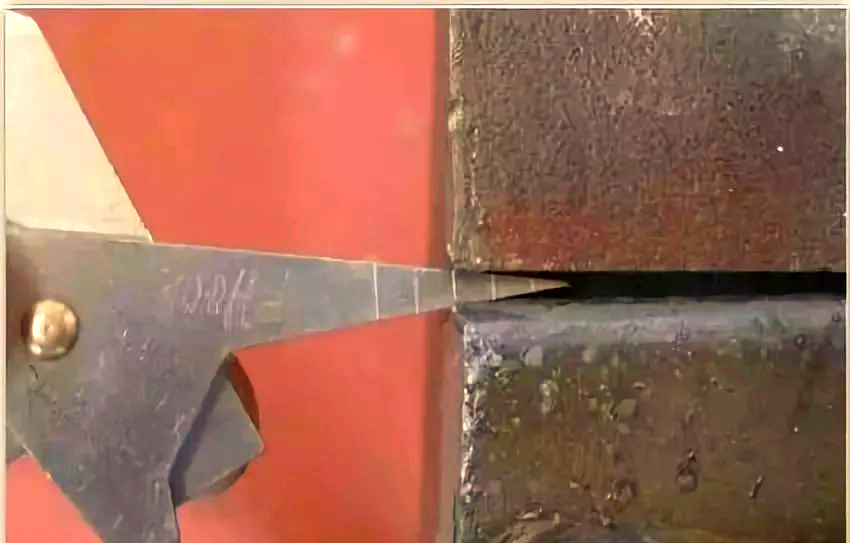

將多用尺插入兩焊件之間，直接讀取間隙尺上的指示值，即可得到裝配間隙的具體數值。
